Fotorealistische Darstellungen

Pumpe

Fotorealistische Darstellungen entstehen bereits während der Erstellung der 3-D-Daten, der Einzelteil- und Zusammenbaukonstruktion. Sie ermöglichen detailgenaue Ansichten sowie die Kontrolle auf Passgenauigkeit und Kollision.

Als Ableitung der Konstruktionsdaten entstehen die reinen, technischen Zeichnungen im herkömmlichen Stil.

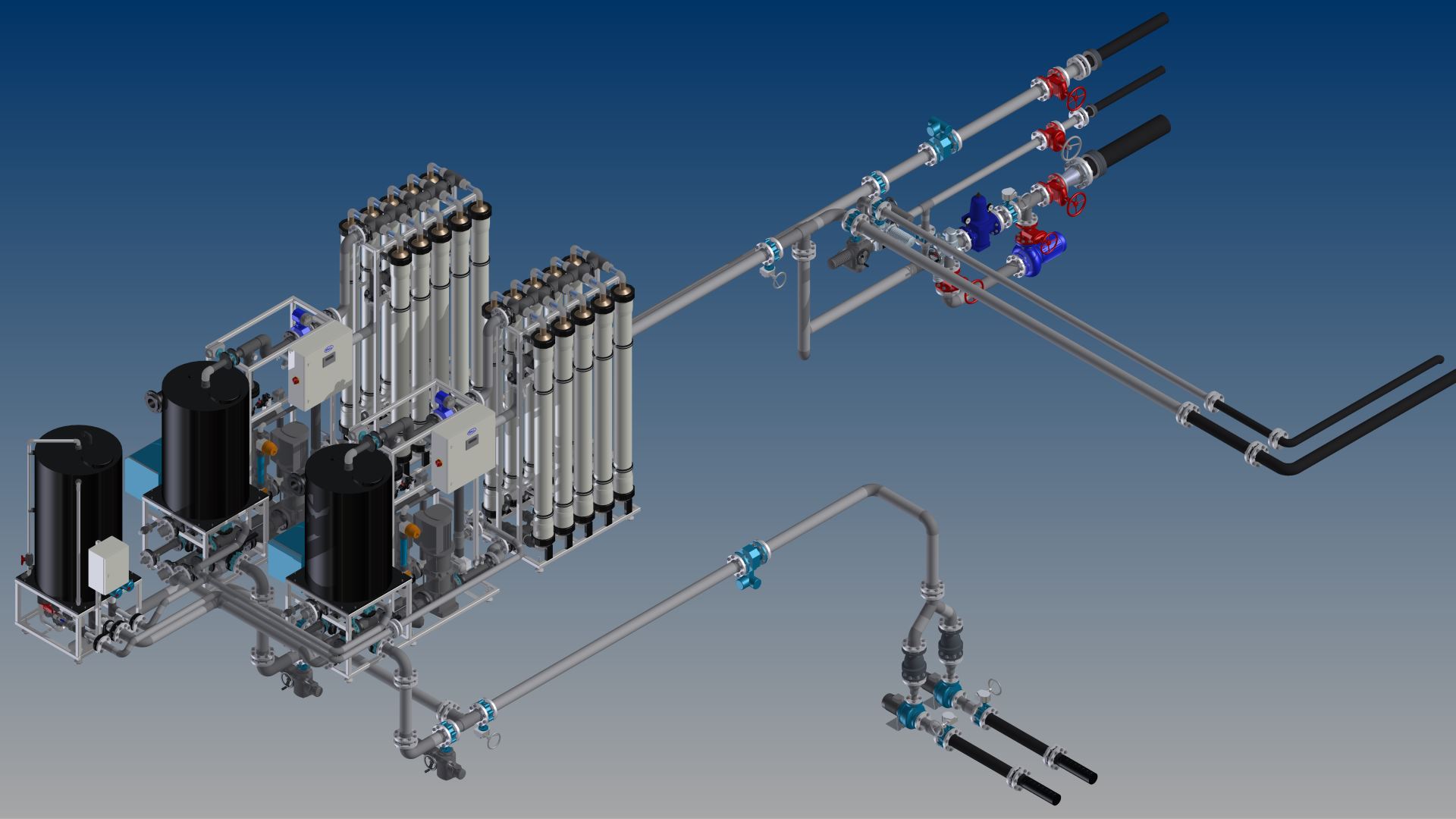

Beispiele als Ausschnitte im Anlagenbau:

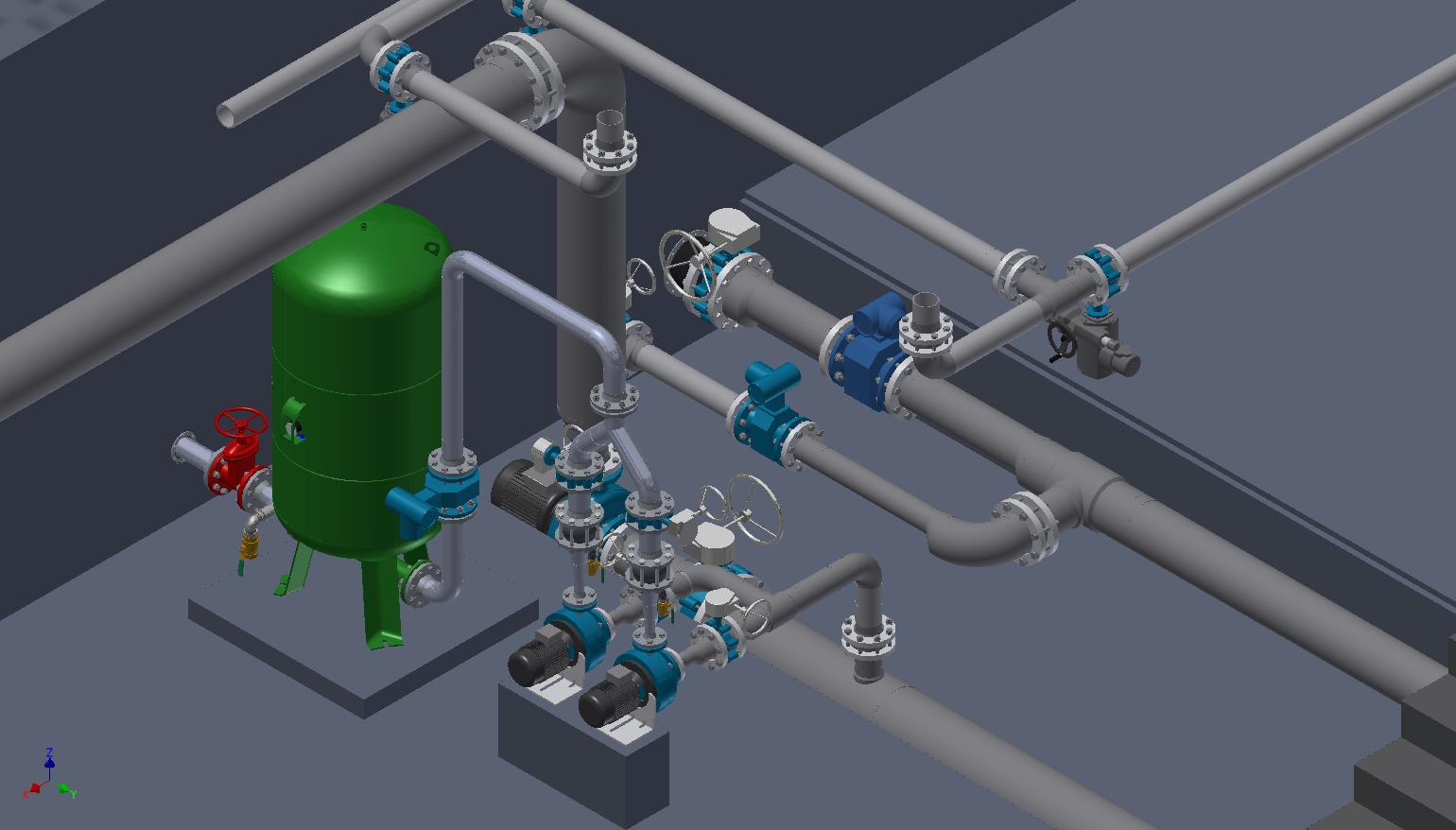

Hochbehälter

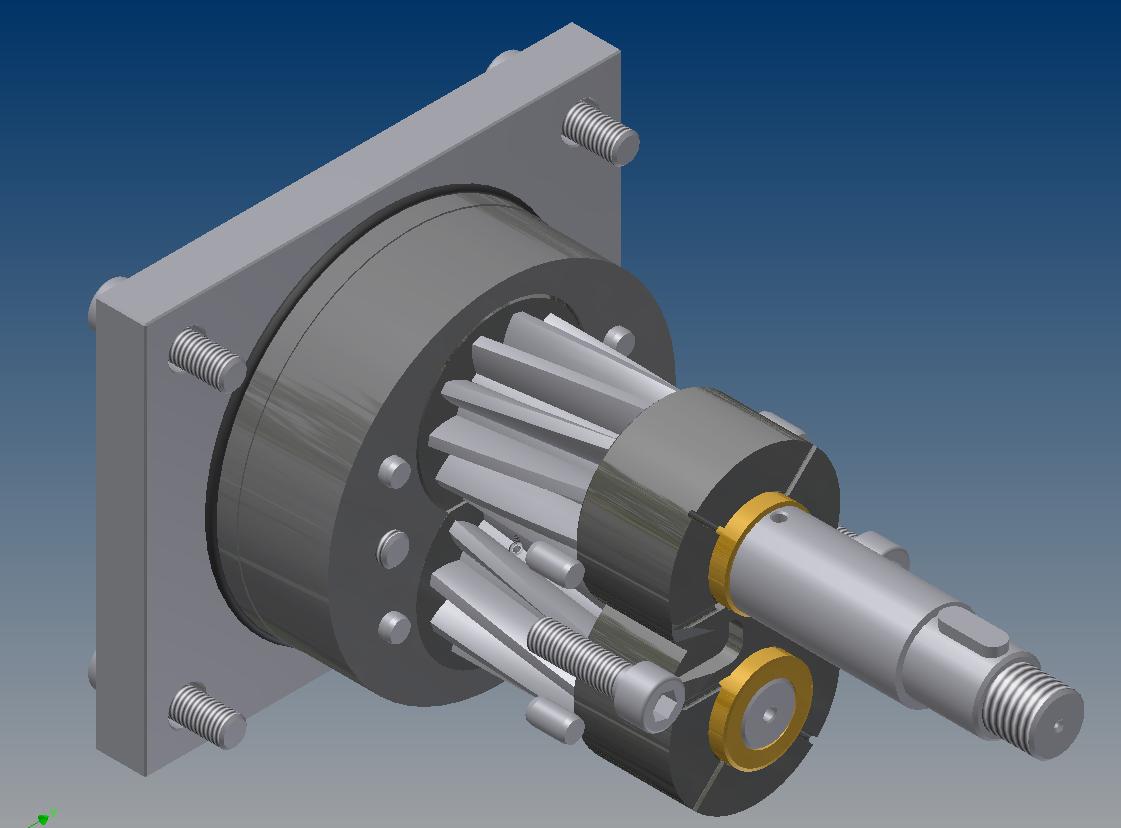

Beispiel im Maschinenbau

Pumpe_1
